Dominoswiss WHS BU IP20

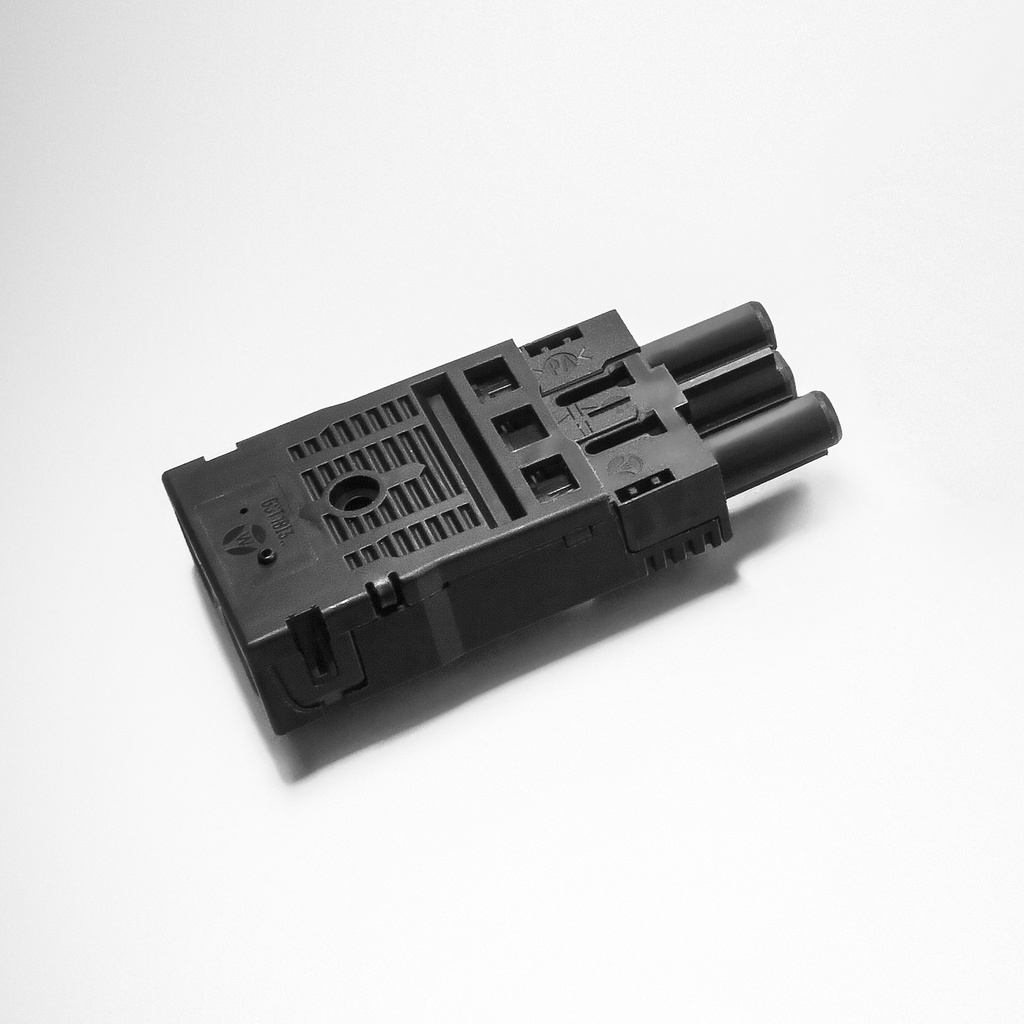

Wieland Buchse

Die Wieland-Hirschmann-Buchse ist das Gegenstück für den WHS20 bwz. WHS100. Sie verfügt über zwei Zuführungen für ein TT-Kabel 3 x 1.5 m2. Einen Eingang (Zuleitung vom vorangehenden Motor her) einen Ausgang (Weiterführung zum nächsten Motor). Pro Motor und somit Funkempfänger, wird eine Buchse benötigt, ausser der letzte Antrieb/Funkempfänger, dort kann direkt ab Hirschmann Buchse gespiesen werden. Zusammen mit der Wieland-Hirschmann-Steckerverbindung WHS20 oder WHS100 wird das Abschlaufen der DOMINOSWISS Funkempfänger ermöglicht. Es können je nach Motorenleistung und Sicherungsgrösse in etwa bis zu 15 Funkempfänger auf eine Rundverkabelung abgeschlauft werden, was vom zuständigen Monteur ausgerechnet werden muss. Dadurch kann mit nur einem Durchbruch aussenherum der Strom von Store zu Store verlegt werden. Ansonsten muss eine aufwändige sternförmige Verkabelung durchgeführt werden, da jeder Motor Strom und somit einen Fassadendurchbruch benötigt. Diese müssen kostenintensiv wieder  geschlossen werden. Je nach Öko-Standard-Label sind daher nur eine gewisse Anzahl von Durchbrüchen zugelassen.

• Abschlaufen zusammen mit WHS20 oder WHS100
  mittels Rundverkabelung ausserhalb der
  Gebäudehülle und unsichtbar unterhalb der Fassade
• Lediglich ein Durchbruch pro Abschlaufgruppe bzw.
  Sicherungsgruppe (ca. bis zu 15 Motoren) nötig
• Teure sternförmige Verkabelungen mit vielen
  Durchbrüchen (immer 1 Durchbruch pro Motor!)
  fallen weg
• Aufwändiges Zuflicken der vielen
  Fassadendurchbrüche mittels Dampfsperren, etc.
  gehören der Vergangenheit an
• Hilft der Erfüllung von strengeren
  Gebäudezertifizierungskriterien mit beschränkter
  Durchbruchzahl
